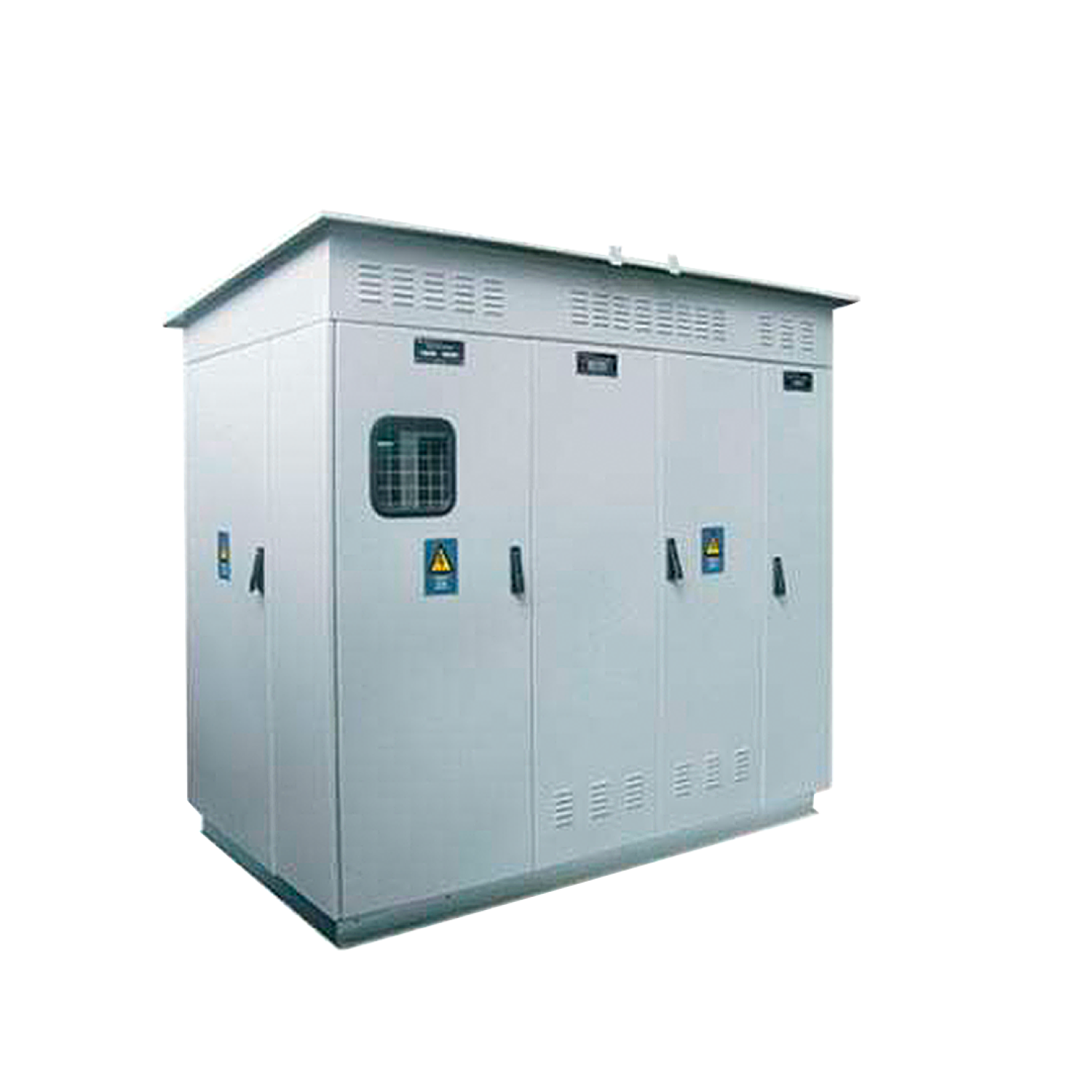

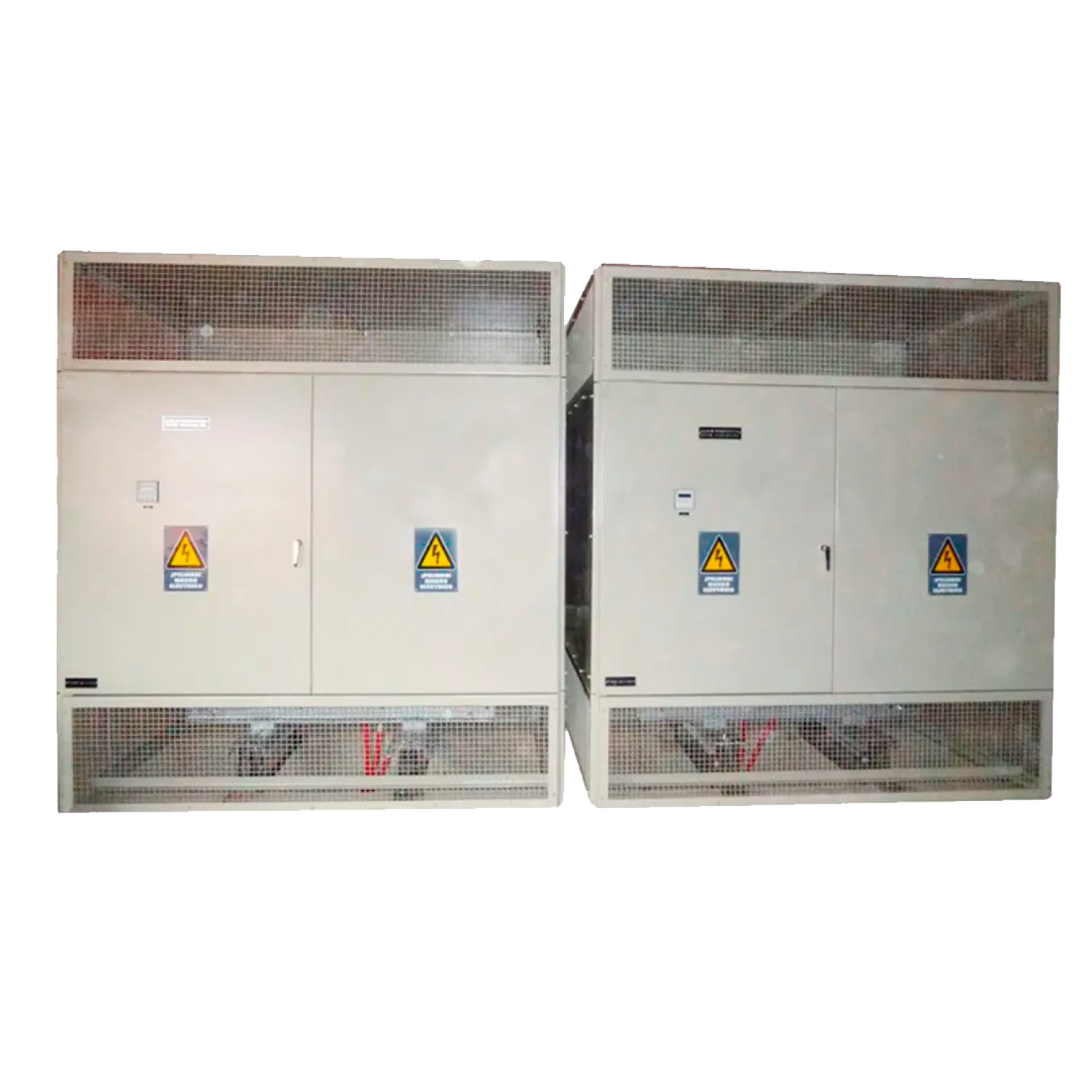

CELDA DE TRANSFORMACIÓN
La celda de transformación es un equipo eléctrico de media tensión diseñado para proteger, seccionar y controlar el suministro de energía eléctrica hacia el transformador. Su función principal es garantizar la seguridad operativa y la continuidad del servicio en sistemas de distribución eléctrica.
EN STOCK
COTIZAR POR WHATSAPP
CARACTERISTICAS
Características generales:
- Nivel de tensión: 10 kV / 13.2 kV / 22.9 kV (según requerimiento)
- Frecuencia nominal: 50 / 60 Hz
- Corriente nominal: 400 A / 630 A / 1250 A
- Nivel de cortocircuito: 16 kA / 20 kA / 25 kA
- Tipo de celda: aislada en aire (AIS) o aislada en gas (GIS)
- Funciones: entrada – medición – protección – salida a transformador
- Operación: manual o motorizada, con dispositivos de seguridad interbloqueados
- Grado de protección: IP4X en cerrado / IP2X con puerta abierta
- Aislamiento: en resina epoxi o SF₆ según modelo
Componentes principales:
- Seccionador de entrada y salida
- Interruptor de potencia (fusibles o vacío)
- Transformadores de corriente y de potencial para medición
- Relés de protección y control
- Barras colectoras de cobre aisladas
- Sistema de tierra y descargadores de sobretensión
- Indicadores de presencia de tensión y bloqueo mecánico
Normas aplicables:
- Fabricada bajo estándares internacionales IEC 62271, IEC 60694, NTP 370.048 y ANSI/IEEE C37, garantizando seguridad, calidad y fiabilidad en su funcionamiento.
Aplicaciones típicas:
- Subestaciones eléctricas de media tensión
- Centros de transformación urbanos e industriales
- Plantas industriales y mineras
- Edificaciones comerciales y complejos residenciales
- Proyectos de infraestructura eléctrica
Ventajas:
- Alta seguridad operativa y fácil mantenimiento
- Diseño compacto y modular
- Mayor confiabilidad y durabilidad
- Cumplimiento de normas internacionales
- Posibilidad de expansión y configuración flexible
